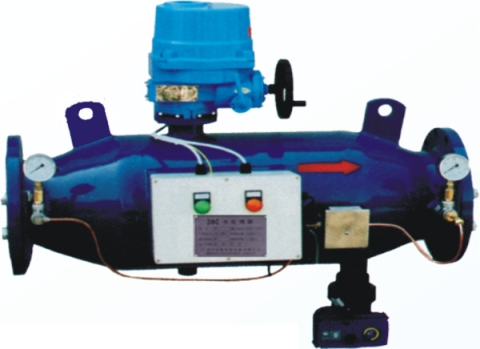

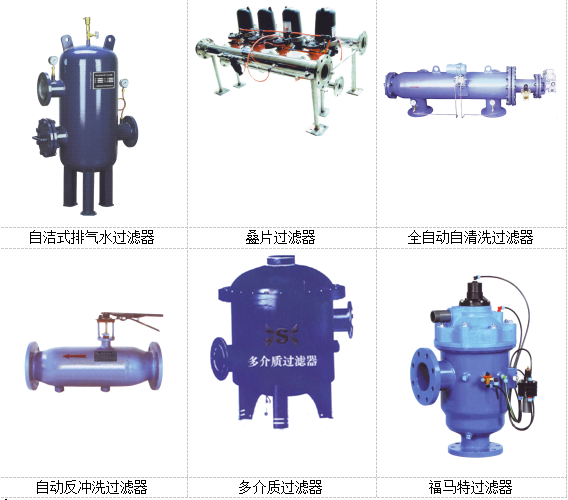

經典款過濾器—自動反沖洗過濾器介紹

結構與原理：當過濾工作時，電動執行機構（手動)引導蝶閥處于開啟狀態，水流由入口進入過濾器，經過濾網過濾到出口。當過濾器需要排污時，關閉蝶閥，打開電動排污閥，水流經濾網并段過濾，部分水流由出口流入系統，剩余水流由濾網后半段外側流入內側，經排污排出，起到反向沖洗濾網的作用，整個沖洗過程系統可以正常運行，無需停機。

應用范圍：廣泛應用于中央空調系統、工業冷卻水系統、熱交換系統、熱水鍋爐系統及其他各種供水管道系統.

最大工作壓力：≤2. 5MPa
最大工作溫度：≤100℃
濾網規格：10- 60目
過濾精度：0. 2- 2mm
壓力損失：≤0. 015MPa
排污（氣）率：99%
電動機構電壓及功率：220V（380V）
/ 50HZ ≤2. 2KW
排污時間間隔：10- 100小時任意排放
每次清洗時間：1- 5分鐘
法蘭連接尺寸按GB/ T9119- 2000

安裝說明

1、根據系統管徑選擇設備； 2、過濾器過濾效高，方便管理，可制作定時或壓差控制；
3、控制箱設有工作狀態清洗狀態、故障狀態指示及相應信號輸出；
4、安裝形式：均應直通式安裝，設備進出水方向詳見設備主體上標記箭頭。
