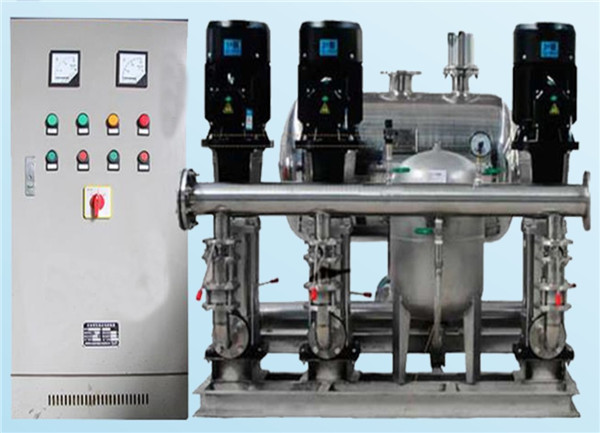

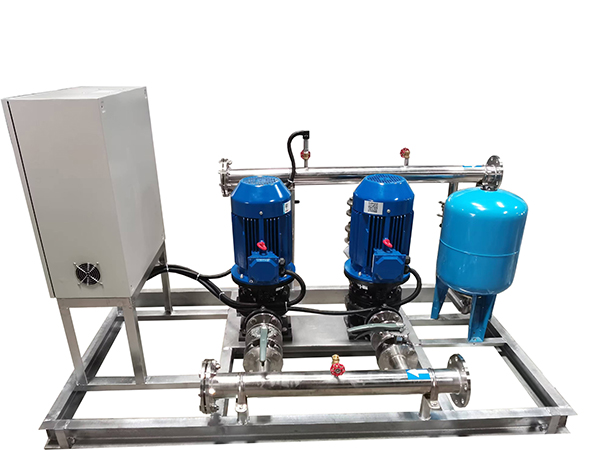

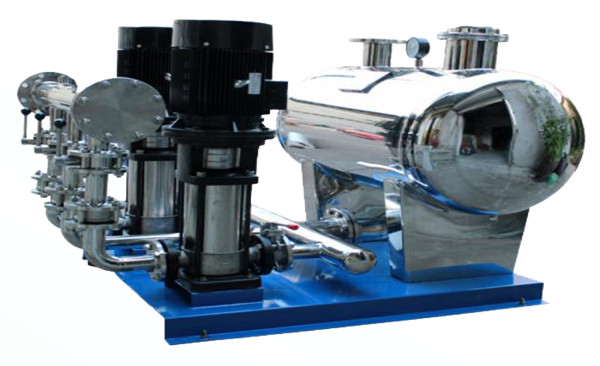

產品概述

無負壓（變頻）供水設備是直接與市政供水管連接、在市政管網剩余壓力基礎上串聯疊壓供水而確保市政管網壓力不小于設定保護壓力（可以食相對壓力的0壓力，小于0壓力時稱為負壓）的二次加壓供水設備。管網疊壓（無負壓）供水設備的核心是在二次加壓供水系統運行過程中如何防止負壓產生，保證不影響附近用戶用水的前提下實現安全、可靠、平穩、持續供水。目前市場上主要有罐式無負壓供水設備與箱式無負壓供水設備。設備時刻監測供水系統的瞬時用水量，并對水量信號經微機分析處理后，由微機控制各水泵機組的工作狀態和轉速，既保證所需供水量，又使水泵機組時刻處于高效節能運行狀態，避免了電能的浪費。設備中的所有水泵均在微機和變頻器的控制下軟啟動，啟動電流小，能耗少。整套設備在微機管理下運行經濟合理，節能效果極為顯著。若采用變壓控制，進一步擴展了水泵的調速范圍，節電效果比恒壓控制更加顯著。

控制柜

二十年變頻控制經驗伴隨變頻技術的不斷發展，選取最穩定可靠的低壓電器元件、PLC、變頻控制器實現系統保護功能齊全，全自動智能化運行。內置國內最先進的專利技術平滑控制技術和壓力自動補償技術，使用戶管網壓力恒定且最大限度節省電能。

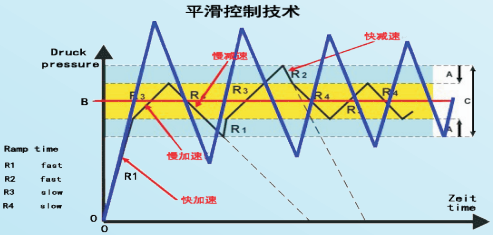

獨有的平滑控制技術：沒有平滑控制技術，設備往往會(huì )出現壓力過低的情況，在水泵切換時或出現水量變化較大的情況下，壓力波動比較大。采用平滑控制技術后，系統可以根據實際反饋壓力自動控制加減速度，系統的壓力更加穩定。

壓力自動補償技術：根據系統阻力特性，當流量越大時，系統的阻力越大。為了滿足系統在最大用水量時有足夠的揚程來克服系統阻力，通常的做法是在設定系統壓力時只能按最大流量所需的壓力來設置，當小流量用水時壓力過剩造成能力浪費。

功能特點

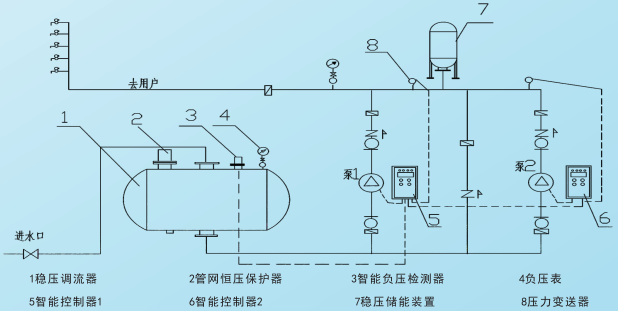

結構：全自動變頻恒壓（變壓）變流量供水設備，主要由控制柜、水泵機組、小型氣壓水罐、壓力傳感器和管路閥門等組成。全自動變頻恒壓供水控制（ 簡稱控制器） 控制， 該控制器以美國I n t e l公司1 6位8 0 9 8單片機為核心，它具有高集成度、高可靠性、高控制精度、高運行速度、高抗干擾等優點，在此基礎上擴展了多功能接口、薄膜按鍵、L E D大屏數碼管顯示。L C D液晶顯示，給用戶提供了較好的控制介面。采用可編程序控制器（簡稱P L C控制），因而控制系統可靠性很高、抗干擾能力極強、擴展功能靈活方便。運行過程（以三臺泵系統為例）：在“變頻自動”運行方式下，微機通過變頻器軟啟動1 #水泵，1 #水泵進入變頻運行狀態，轉速逐漸升高。當供水量Q < 1 / 3 0 m a x時（0 m a x為三臺泵全部工頻運行時的最大流量），微機根據供水量的變化自動調節1 #泵轉速，以保證供水壓力穩定。當1 / 3 0 m a x < Q < 2 / 3 Q m a x，1 #泵已不能滿足所需水量，這時微機將1 #泵轉為工頻運行狀態， 軟起動2 #泵， 使2 #泵進入變頻運行狀態， 其轉速由所需水量決定。當2 / 3 0 m a x < Q時， 微機將1 #、2 #泵置于式工頻運行狀態， 軟起動3 #泵投入變頻運行狀態。當供水量減少，1 / 3 Q m a x < Q < 2 / 3 Q m a x時，3 #泵轉速逐漸降至零，停止運行，微機控制2 #泵進入變頻狀態。當供水量繼續減少，0 系統原理：全自動變頻恒壓（變壓）變流量供水設備，以微電腦為核心，通過變頻器和繼電器、接觸器控制水
泵機組運行狀態，實現管網的恒壓（變壓）變流量供水要求。設備運行時，壓力傳感器不斷將管網水壓信號變
換成電信號送人微機，經微機運算處理后，獲得最佳控制參數，通過變頻器和繼電控制元件自動調整水泵機組
高效率地運行，既保證了良好的供水品質又最大限度地節能。灌 溉：如公園、游樂(lè )場、果園、農場等

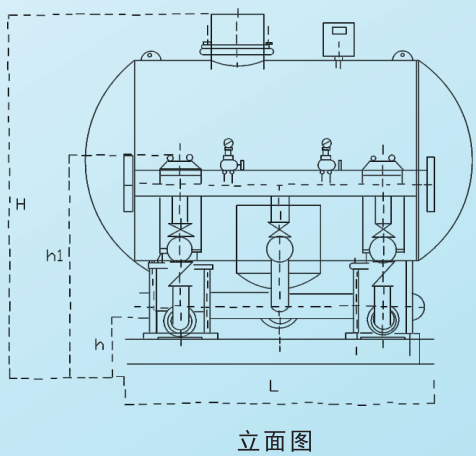

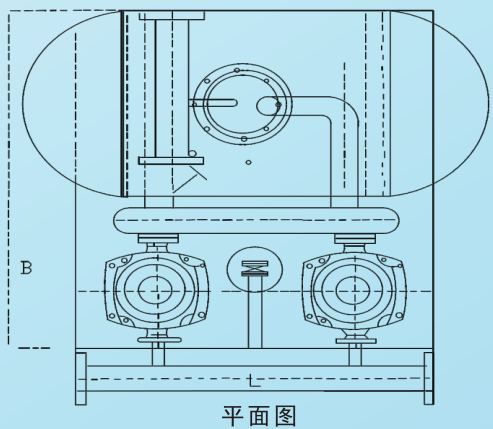

型號	調節罐規格（直徑*高*容積）	參考戶數（個）	安裝尺寸					進出水口管徑（DN）	功率
			L	B	h	h1	H
SXW-5	0.6*1.12*0.32	30-70	1170	1800	225	935	1600	2月9日	可調
SXW-10	0.8*1.42*0.7	71-90	1170	1800	225	1115	1600	40
SXW-15	0.8*1.42*0.7	91-131	1170	1800	225	1115	1600	50
SXW-20	1.0*1.72*1.35	131-190	1760	1860	225	1115	1928	65
SXW-25	1.0*1.72*1.35	191-250	1760	2260	225	1168	2128	80
SXW-40	1.2*1.85*2.1	251-370	1760	2260	225	1520	2128	100
SXW-50	1.4*2.1*3.2	371-450	1760	2260	225	1520	2328	125

注：可按客戶要求訂做各種尺寸；表中參數僅供參考，設備實際尺寸以供貨狀態為準。

技術參數

灌溉：如公園、游樂(lè )園、果園、農產等

生活用水：如高層建筑、居民水區、別墅等

制造業：如生產制造、洗滌裝置、食品工業、工廠

商用大廈：如賓館、寫字樓、百貨商場、大型桑拿浴等

公共場所：如醫院、學校、體育館、高爾夫球場、機場

適用范圍

生活用水：如高層建筑、居民水區、別墅等
制 造 業：如生產制造、洗滌裝置、食品工業、工廠
商用大廈：如賓館、寫字樓、百貨商場、大型桑拿浴等
公共場所：如醫院、學校、體育館、高爾夫球場、機場
